EPSON用IC*31/32/33/37純正カートリッジ詰め替え方法

■インクの詰め替えに必要な道具

■詰め替え前に必ずお読み下さい。
このカートリッジはEPSON用の一体型カートリッジや他メーカー(Canon/hp等)のスポンジ入りカートリッジの構造と異なります。カートリッジ内は空洞で、エアー調整バルブを設けているタイプですので、このエアー調整バルブ付近に空気が入り込むと正常に印刷が出来ません。詰め替え時に空気の干渉を極力抑えるのが成功の秘訣です。

■EPSON用IC*31/32/33/37純正カートリッジ詰め替え方法手順

まず、初めにカッターを用意します。

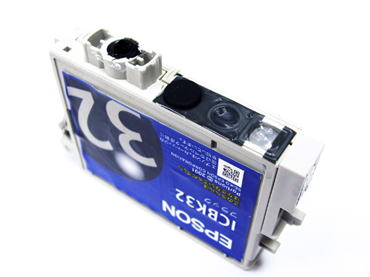

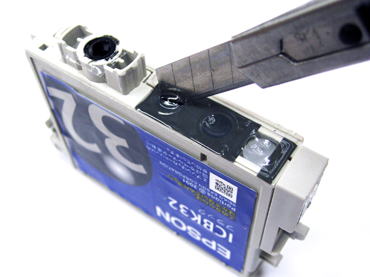

カートリッジを画像のように置き、カッターをあてているところに薄っすらと見える丸型の部分に穴を開けます。カッターを画像のようにあて、りんごの皮をむくように丸くカッターの刃を回転させて下さい。

カッターで注入口を開けた例です。
後ほど、角型スポイト補助具を装着しますので、バリが付いている場合はきれいに取り除いて下さい。

角型スポイト補助具を装着します。

⇒No21角型スポイト補助具（詰め替えキットNo21）

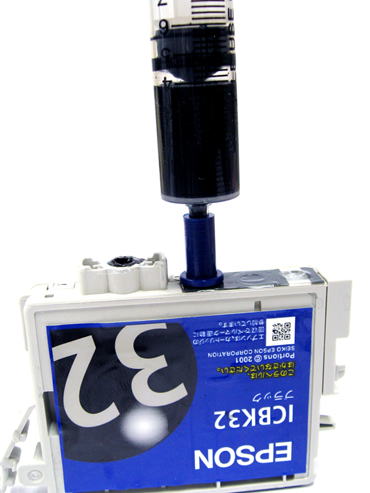

ピストンスポイトにインクを5ml入れ、スポイト補助具にセットします。
その後ピストンを引き空気を強制的に抜き、そのまま手を離して下さい。空気を抜くことにより自動的にゆっくりとスポイト内のインクがカートリッジに充填されていきます。 2～3回同じ事を繰り返すとインクがカートリッジ内にほぼ一杯になります。
カートリッジのインク注入量：約15ml～20ml

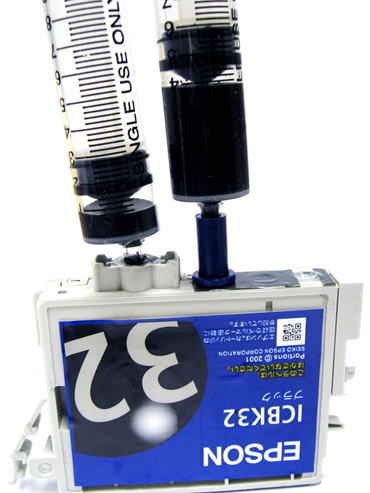

インクをカートリッジに注入したら、インクの噴出し口にもう一本のピストンスポイトを差込み、ピストンを1mlほど引きます。
EPSONのピエゾ方式では空気の干渉が正常なインク噴出を妨げますので、カートリッジのバルブ付近に溜まった空気を抜きインクを強制的に引き込む為に行います。

インクの注入が終わりましたら角型スポイト補助具を外し、ゴム栓C型で栓をして下さい。

最後にICチップリセッター「ALL IN ONE E-1型」で、ICチップを初期化しインク残量情報をリセットしたら完了です。カートリッジをプリンターにセットし、ヘッドクリーニングを数回行ってからご使用下さい。

■補足

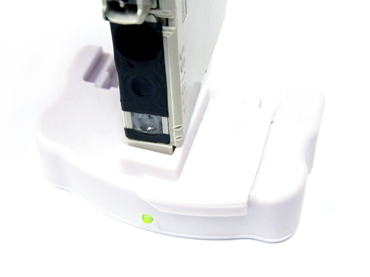

ICを初期化する際、ガイドをつけて行う場合は上画像のようにカートリッジを少し、斜めにして行うのがコツです。

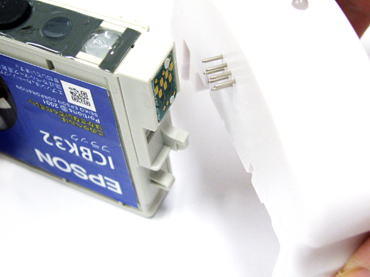

ガイドをつけてうまく初期化が出来ない場合は、ガイドをはずしチップとリセッターのピンを目測で合わせて(下画像)初期化してみて下さい。
