hp78/47/41/23/17Colorカートリッジ詰め替え方法

■詰め替えに必要な道具

■対応機種（カラー３色カートリッジ）
DesignJet
230/250C/330/350C/430/450C/488CA/650C/750C/750Plus/760/770
DeskJet
700/710C/720C/815C/815C-SW/840C/845C/850C/880C/895Cxi/930C/948C/955C/955C-AP/957C/957c-ap/
970Cxi/990CM/990Cxi/P1000/1000/1120C/1125C/1200C/1215C/1315

▽詰め替えに必要な道具はこちらよりお求めください。
→インク詰め替えアイテム一覧

■hp用78/23/17Colorカートリッジ詰め替え手順

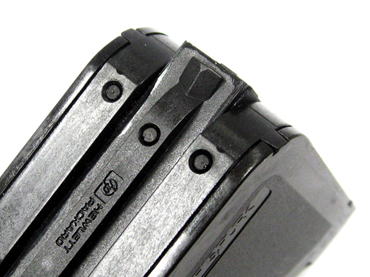

インク注入口はカートリッジの上部にある丸の部分です。

穴あけキットを使いハンマー等で叩いて止まっている栓をカートリッジの中に落として注入口を開けてください。
⇒穴あけキット（詰め替えキットNo1）

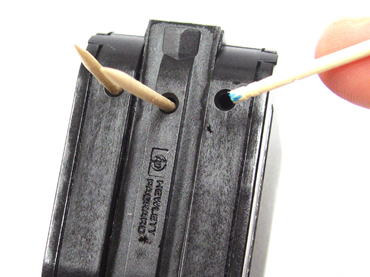

インクを注入する色は爪楊枝などを注入口に挿して染まる色で確認してください。

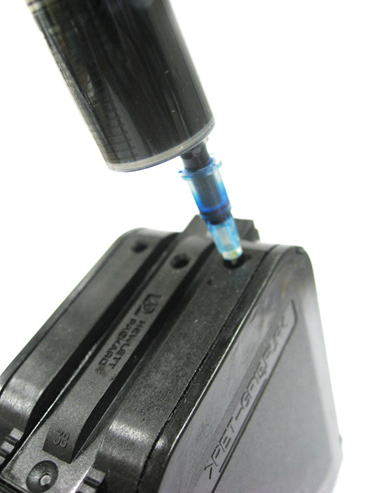

インクを注入します。
インクカートリッジの中にはスポンジが入っています。このスポンジに針を刺してインクを注入して下さい。

挿した場所から5mmくらい針を引き上げたところをインクの注入する高さとします。

※引き上げないで作業した場合、針の先にスポンジが詰まった状態になり、ピストンが押し戻されるような手応えがしてインクが入りづらいです。

インク注入量は1色5mlくらいを目安にしてスポンジにインクを染込ませるようゆっくり注入して下さい。

※混色や漏れの原因となりますのでインクの入れ過ぎには十分ご注意下さい。

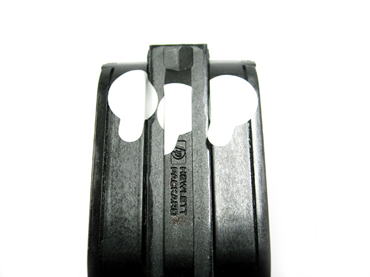

インクの注入が終わりましたら、インク注入口に丸テープを貼ります。

⇒丸テープ（詰め替えキットNo8)

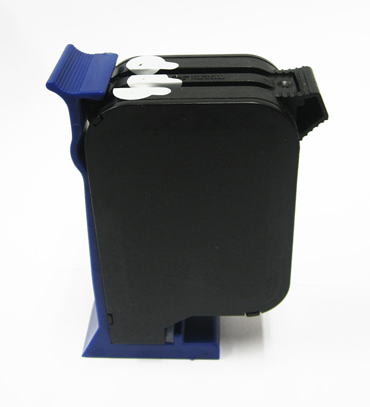

最後にhp専用空気抜き-B型にカートリッジを装着し空気を抜きます。

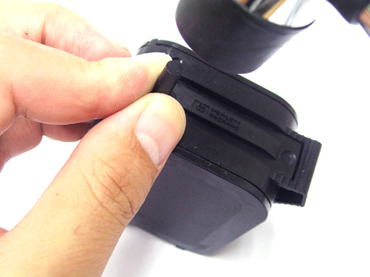

装着方法はカートリッジのヘッド部分をシリコンゴムの穴にあわせて押し込みセットします。

⇒hp専用空気抜き-B型

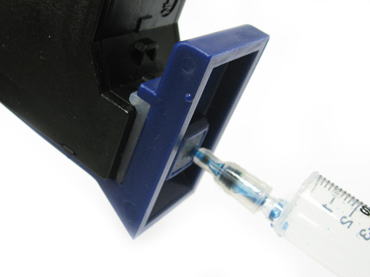

hp専用空気抜き-B型の底面のシリコンゴムに、針を外してプラスチック針を装着したピストンスポイトを差し込みます。大体1～2mlほど抜き取れば空気は抜けます。

⇒hp専用空気抜き-B型
⇒ピストンスポイト10cc（詰め替えキットNo.0）
⇒プラスチック針（小）（詰め替えキットNo11）

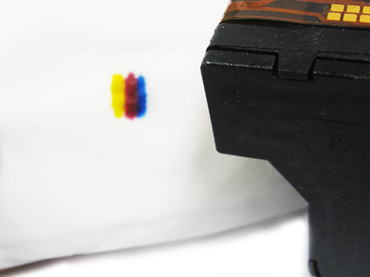

空気抜きよりカートリッジを外し、ティッシュペーパーにインクヘッドをあてて画像のようにきれいに3本線が出たら詰め替え完了です。

インクをプリンターにセットし、ヘッドクリーニングを行ってからテスト印字して下さい。

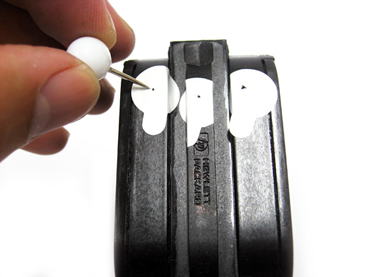

印字がうまく出来ない場合は再度空気を抜いて3本ラインがきれいに出るまで繰り返すか、空気の取り入れが悪い場合もありますので画像のようにピン等で小さな穴をあけ、空気を取り入れて下さい。

以上のことを試してもボタ落ちや印刷して色が出ない場合は、また、3本ラインがうまく表示されない場合はカートリッジの寿命が考えられます。
サーマル方式のプリンターはヘッドに熱を加えてインクを噴出する為特にヘッドが弱いです。
長期間使用されていないカートリッジや印刷頻度が多い場合などでカートリッジの寿命は変わります。詰め替えがうまく行かない場合は諦めて他のカートリッジを用意し、詰め替えを試してみることをオススメします。

■補足
インクの入れすぎにより色の干渉が起きてしまった場合は、何枚か無駄に印刷をすれば色が安定する場合もありますが、このような場合も他のカートリッジを用意して交換をオススメします。※インクの入れすぎには十分注意して下さい。
